Secador refrigerativo de aire de 370 a 1130 scfm


Secadores refrigerativos de bajo consumo SECOTEC con impresionante almacenamiento térmico latente

Los SECOTEC – aquí las series TE y TF (*) – son los secadores refrigerativos de KAESER conocidos por su alta calidad industrial, la estabilidad de sus puntos de rocío, su alta confiabilidad y por sus bajos costos cíclicos.

El innovador sistema de intercambiador de calor con acumulador de calor latente SECOPACK LS y el controlador SIGMA CONTROL SMART hacen que la nueva generación de estos generadores vuelva a colocarse en la cima de la eficiencia energética, la poca necesidad de espacio y la facilidad de manejo.

  • Su intervalo de servicio se alarga gracias a las tuberías de aire comprimido resistentes a la corrosión y al intercambiador de calor de aluminio (condensador y SECOPACK LS)
  • Con módulo de comunicación Modbus TCP equipado de serie para conectarse a la SIGMA NETWORK

Sus ventajas

  • Ahorro energético:
    Los secadores refrigerativos de la serie TE y TF consumen menos de 97 W de electricidad por cada cfm de aire comprimido (ISO 7183 A1). En operación en carga parcial es posible acumular el frío sobrante en el acumulador térmico y usarlo después para secar el aire sin consumir electricidad, gracias a la regulación de ahorro energético. El sistema de intercambiador de calor SECOPACK LS reacciona con rapidez y garantiza puntos de rocío estables en todo momento.
  • Operación intuitiva:
    El controlador electrónico SIGMA CONTROL SMART es fácil de manejar e intuitivo. Su memoria de avisos, los contadores de horas de servicio individuales para cada componente y los contadores de mantenimiento permiten llevar a cabo una supervisión y análisis más eficientes de los datos operativos. Los contactos libres de potencial y el módulo de comunicación Modbus TCP opcional sirven para conectar el controlador con facilidad a controladores maestros, como el SIGMA AIR MANAGER 4.0.
  • Diseño compactamente optimizado:
    El acumulador del innovador sistema de intercambio de calor SECOPACK LS está lleno de un material de cambio de fase. Su capacidad de acumulación es notablemente mayor, ofreciendo la misma capacidad con un 98% menos de material que los acumuladores convencionales. De esta forma, se consigue una gran estabilidad del punto de rocío ocupando mucho menos espacio gracias a la mayor capacidad de almacenamiento. La optimización de la trayectoria del flujo reduce las pérdidas de presión y contribuye a lograr una mayor eficiencia energética de los secadores SECOTEC.

* Los secadores de esta serie contienen el gas fluorado de efecto invernadero R-513A.



Detalle de los productos

Reducción de los costos de ciclo de vida

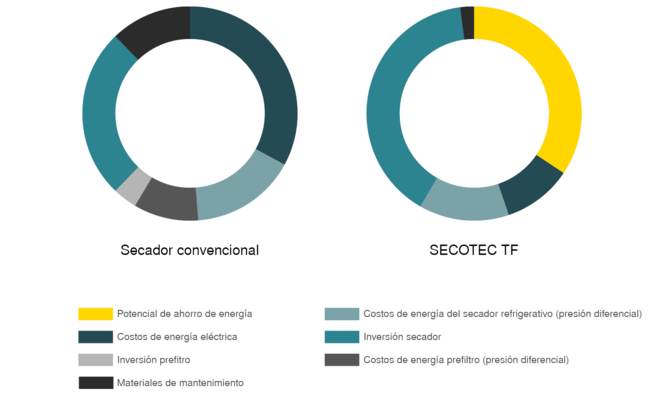

Gestión de Costos Cíclicos Kaeser

La nueva generación de secadores de la serie SECOTEC consume menos de 274.7 W por 100 scfm de aire comprimido secado (ISO 7183 A1). Este bajo consumo es posible independientemente de la carga que soporte el secador, gracias a la regulación por parada diferida y a la alta capacidad de acumulación.

El frío sobrante no se desperdicia, como pasa en otros sistemas del mercado, sino que se utiliza para enfriar un acumulador térmico. Una vez enfriado, el acumulador suministra frío para el secado del aire comprimido. De este modo no se consume electricidad.

Además, la estructura exige muy poco mantenimiento y asegura un servicio rápido y sencillo.


¿Desea saber más sobre cómo reducir los costos de ciclo de vida del equipo con Kaeser?

SECOTEC – siempre ahorrando energía

La carga que soporta un secador refrigerativo no depende solamente del flujo (superficie gris), sino también del agua que contenga el aire comprimido entrante. La humedad aumenta con la temperatura. Esa es la razón por la cual los secadores refrigerativos funcionan con cargas mayores cuando la temperatura ambiental es más alta (curva amarilla), por ejemplo, en verano.

Con las temperaturas invernales (curva en azul) baja también la carga del secador refrigerativo. Los secadores refrigerativos deben diseñarse para poder operar en carga punta más una reserva suficiente para que sean capaces de responder ante las oscilaciones térmicas y ofrecer puntos de rocío estables.

Los secadores funcionan siempre en un campo de carga del 0 al 100 %, igual que sucede con el flujo y la temperatura. El ajuste del consumo de energía a las necesidades en todo el campo de carga que se consigue gracias al control SECOTEC permite conseguir un gran ahorro.

El efecto del ahorro de energía
R-513A: Agente refrigerante para un futuro confiable
R-513A

El agente refrigerante R-513A se usa en pequeñas cantidades y su suministro queda asegurado para los mantenimientos de toda la vida útil del secador refrigerativo.

Innovación:

  • En uso de gases de efecto invernadero se está sometido a reglamentos cada vez más exigentes a nivel mundial. El uso de intercambiadores de calor extraordinariamente compactos - como el SECOPACK LS - y el condensador de microcanales reducen considerablemente el consumo de agente refrigerante.
  • El potencial de efecto invernadero del agente refrigerante R-513A es mucho más bajo que el de los productos usados hasta este momento en los secadores refrigerativos.
  • R-513A es equivalente a R-134a. No es tóxico ni inflamable.
Ahorro de energía máximo gracias al control de almacenamiento
Ahorro de energía máximo gracias al control de almacenamiento con secadores refrigerativos SECOTEC

La carga de los secadores refrigerativos varía continuamente entre el 0 y el 100 %. A diferencia de como sucede con las regulaciones convencionales de carga parcial, el control de almacenamiento SECOTEC ajusta el consumo de electricidad con exactitud a todas las etapas de carga.

Gracias a ello, los secadores SECOTEC ahorran casi un 60 % en costos de electricidad con una carga media del 40 % en comparación con secadores con control por válvula de paso de gas caliente.

El acumulador de frío de los secadores SECOTEC permanece frío todo el tiempo, cosa que no sucede en los procedimientos convencionales. Esto les permite secar eficazmente el aire comprimido también durante las etapas de arranque. El excelente aislamiento del acumulador hace que el consumo de energía sea mínimo. Además, el secado del aire comprimido con secadores SECOTEC no es solo eficiente, sino que además produce poco desgaste en los equipos gracias a su gran capacidad de acumulación La alta capacidad del acumulador de frío seca con un desgaste reducido de los componentes.

Secado óptimo con operación con mínimo desgaste
Beste Trocknung bei schonender Betriebsweise mit SECOTEC-Kältetrocknern

Los secadores refrigerativos SECOTEC obtienen puntos de rocío estables de hasta +3°C (+37°F) eficazmente y a plena carga. En carga parcial también se mantiene el punto de rocío mejor que en secadores convencionales gracias al menor margen de oscilación.

Los secadores refrigerativos convencionales con modos de servicio conmutables y sin acumulador de frío adicional usan el material de su intercambiador de calor como acumulador de frío. Los compresores de refrigerante y los motores de los ventiladores de estos secadores deben conectarse y desconectarse con una frecuencia mucho mayor para proporcionar el desempeño de enfriamiento exigido de un modo más o menos constante.

Con el fin de reducir la frecuencia de conmutación y el desgaste, el circuito de refrigerante vuelve a conectarse a menudo a puntos de rocío mucho más altos. Las oscilaciones del punto de rocío resultantes empeoran los resultados de secado. Esto supone un riesgo, ya que la corrosión puede comenzar a humedades relativas de más del 40%, sin necesidad de condensación.

Los secadores refrigerativos SECOTEC operan con poco desgaste de los materiales gracias a la gran capacidad de su almacenamiento de frío. Una vez que el acumulador de frío está cargado, el compresor refrigerante y el motor del ventilador pueden permanecer parados mucho más tiempo sin que la estabilidad del punto de rocío se vea perjudicada.

Equipo

Circuito refrigerante

El circuito refrigerante incluye:

  • Compresor scroll
  • Condensador de microcanales de aluminio con ventilador
  • Interruptor de presión de seguridad
  • Acumulador de frío
  • Filtro deshidratador
  • Válvula de expansión termostática
  • Sistema de intercambiadores de calor de aluminio SECOPACK LS
  • Transductores de temperatura y presión

SECOPACK LS

  • Intercambiadores de calor aire/aire y aire/agente refrigerante diseñados en forma de bloque de aluminio
  • Cámara integrada de masa térmica con medio de cambio de fase
  • Separador de condensados
  • Aislamiento de calor

SIGMA CONTROL SMART

SIGMA CONTROL SMART: controlador electrónico con pantalla a color
  • Controlador electrónico con pantalla a color
  • Guía clara por medio de menús, comprensible independientemente del idioma
  • Muestra de la tendencia del punto de rocío
  • Diagrama P&I con visualización de datos de servicio y avisos actuales
  • Memoria de eventos
  • Contador de horas de trabajo
  • Contador de mantenimiento

Contactos del relé para señales digitales adicionales

  • Mensajes de servicio “avería” y “compresor de refrigerante operando”
  • Mensajes de advertencia “Mantenimiento/advertencia” y “Punto de rocío alto”
  • Contador de horas de trabajo
  • Contador de mantenimiento

Dren de condensados

  • Dren electrónico de condensados ECO DRAIN 31 Vario con válvula en la entrada de condensado, incl. aislamiento de superficies frías.

Cabina

  • Alojamiento con revestimiento electrostático
  • Panel desmontable para una conexión eléctrica más sencilla
  • Limpieza eficaz del condensador
  • Panel lateral desmontable como acceso central al interior del equipo
  • Bases de máquina

Conexiones

  • Tuberías de aire comprimido protegidas contra corrosión
  • Acople para la conexión a una tubería externa de condensado
  • Paso de cables para conexión a la red en la parte posterior (ventanas en el panel del techo para una alternativa de conexión)

Equipo eléctrico

  • Equipamiento eléctrico y control de acuerdo a EN 60204-1 “Seguridad de equipos”.
  • Tipo de protección del tablero eléctrico IP 54

Opciones y accesorios

  • Secadores refrigerativos para temperatura ambiente hasta 122 °F (50 °C)
  • Secadores refrigerativos enfriados por agua serie TF
  • Conexiones aire comprimido lado izquierdo serie TF
  • Kit de tuberías de reemplazo para TF 173, 203, 251 (premontados de fábrica) serie TF
  • Bases de máquina ajustables
  • Transformador integrado para tensión primaria 230 V – 460 V
  • Transformador integrado para tensión primaria 500 V / 3 Ph / 50 Hz y 575 V / 3 Ph / 60 Hz
  • Versión silicon-free (norma de fábrica de VW 3.10.7)
SECOTEC – Listos para la Industrie 4.0
Mensaje de advertencia en el diagrama de flujo de SIGMA AIR MANAGER 4.0

El módulo de comunicación Modbus TCP permite conectar los secadores refrigerativos SECOTEC a la SIGMA NETWORK. Todos los parámetros operacionales y los avisos del sistema están disponibles en tiempo real.

De ese modo, es posible realizar una supervisión completa de toda la estación de aire comprimido y se crea la base para el mantenimiento predictivo.
El resultado: Óptima disponibilidad y gastos mínimos.

Además, el SIGMA AIR MANAGER 4.0 permite tener a la vista todos los parámetros de servicio del secador refrigerativo. Los avisos y alarmas se representan en el diagrama de flujo P&I de la estación por medio de un código de colores. Basta hacer clic sobre el símbolo del secador para visualizar todos los parámetros de servicio importantes y todos los avisos en texto claro.

SECOPACK LS – El módulo eficiente

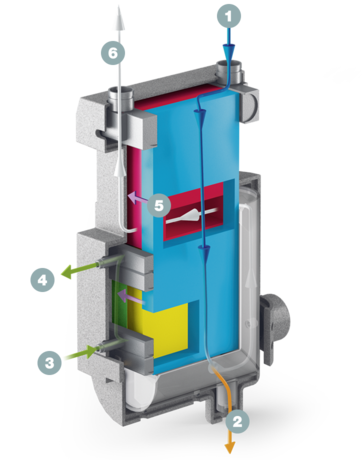

Corte de un intercambiador de calor SECOPACK
  1. Entrada del aire comprimido
  2. Salida de condensado
  3. Admisión del agente refrigerante (frío)
  4. Salida del agente refrigerante (caliente)
  5. Transferencia de calor
  6. Salida del aire comprimido

Los secadores SECOTEC de las series TE y TF están equipados con el innovador sistema de intercambiadores de calor SECOPACK LS. Su acumulador de calor latente está lleno de un material de cambio de fase. El aire comprimido calienta el material hasta que se fluidifica (descarga del acumulador). Al hacerlo, absorbe calor latente. Se trata de una cantidad de calor mayor de la que podría absorber por su capacidad térmica específica normal (sin el cambio de fase). El acumulador de calor latente de los secadores SECOTEC TE y TF dispone de una capacidad de acumulación notablemente mayor, ofreciendo la misma capacidad con un 98 % menos de material que los acumuladores convencionales.

El resultado es una alta capacidad de acumulación que permite lograr puntos de rocío estables y una operación con poco desgaste de los materiales, todo ello ocupando un espacio mínimo.

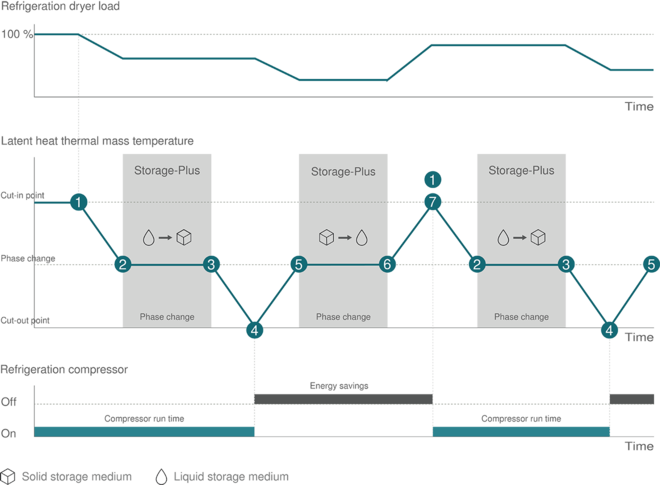

Control innovador con acumulador Plus y cambio de fase
SECOTEC: Control innovador con acumulador Plus y cambio de fase
  1. El compresor suministra agente refrigerante frío para el secado del aire comprimido y para enfriar el acumulador.
  2. El medio acumulador se solidifica a temperatura constante y deriva así una mayor cantidad de calor a través del agente refrigerante.
  3. El agente refrigerante enfría el medio acumulador hasta el punto de desconexión
  4. El compresor se desconecta.
  1. El medio acumulador aporta frío para el secado del aire comprimido al tiempo que se calienta.
  2. El medio acumulador se fluidifica a temperatura constante y absorbe una mayor cantidad de calor del aire comprimido húmedo.
  3. El medio acumulador se calienta hasta el punto de conexión del compresor.
Diseño y funcionamiento

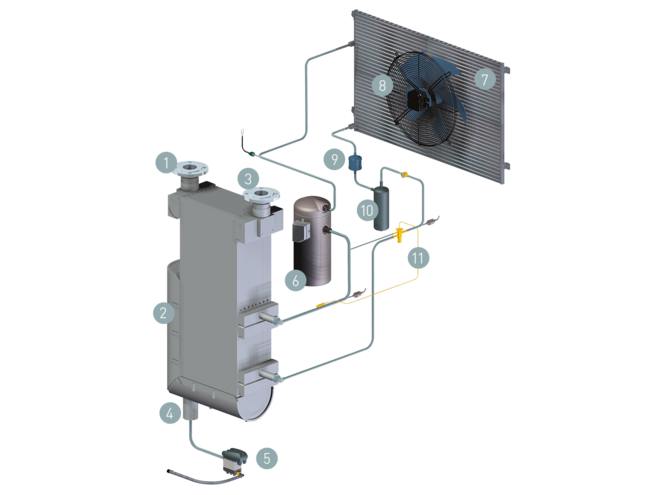

Disposición de los secadores refrigerativos de bajo consumo SECOTEC TF
  1. Entrada del aire comprimido
  2. Sistema de intercambiadores de calor SECOPACK LS
  3. Salida del aire comprimido
  4. Salida de condensado
  5. Dren de condensado ECO-DRAIN
  6. Compresor de refrigerante
  1. Condensador de microcanales
  2. Ventilador
  3. Filtro / secador
  4. Acumulador de frío
  5. Válvula de expansión
Datos técnicos TE

Versión estándar

ModeloTE 102 TE 122 TE 142
Flujo volumétrico cfm 371 410 487
Pérdida de presión psi 1.45 1.74 1.6
Consumo de energía eléctrica al 50 % del vol. hp 1.05 1.11 1.39
Consumo de energía eléctrica al 100% del vol. hp 2.28 2.43 2.79
Presión de trabajo psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 110 38 - 110 38 - 110
Temperatura en la admisión °F 38 - 140 38 - 140 38 - 140
Peso lb 505 507 549
Dimensiones
L x A x H in 		28 x 38.7 x 63.5 28 x 38.7 x 63.5 28 x 38.7 x 63.5
Conexión del aire comprimido2 NPT 2 NPT 2 NPT
Conexión del dren de condensados¼ NPT ¼ NPT ¼ NPT
Suministro eléctrico460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz
Agente refrigeranteR-513A R-513A R-513A
Masa de agente refrigerante como equivalente en CO2 t 0.95 0.98 1.01
Posible calentamiento global — 631 631 631
Masa de agente refrigerante lb 3.31 3.42 3.53

Datos técnicos TF

Versión estándar

ModeloTF 174 TF 230 TF 280
Flujo volumétrico cfm 547 742 901
Pérdida de presión psi 1.45 1.6 2.18
Consumo de energía eléctrica al 50 % del vol. hp 1.57 2.12 2.6
Consumo de energía eléctrica al 100% del vol. hp 2.92 4.1 4.96
Presión de trabajo psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 110 38 - 110 38 - 110
Temperatura en la admisión °F 38 - 140 38 - 140 38 - 140
Peso lb 752 791 849
Dimensiones
L x A x H in 		32.9 x 48.4 x 78.7 32.9 x 48.4 x 78.7 32.9 x 48.4 x 78.7
Conexión del aire comprimido2½ ANSI class 300 3 ANSI class 300 3 ANSI class 300
Conexión del dren de condensados¼ NPT ¼ NPT ¼ NPT
Suministro eléctrico460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz
Agente refrigeranteR-513A R-513A R-513A
Masa de agente refrigerante como equivalente en CO2 t 3.15 2.86 3.72
Posible calentamiento global — 631 631 631
Masa de agente refrigerante lb 4.85 4.41 5.73

ModeloTF 340
Flujo volumétrico cfm 1,130
Pérdida de presión psi 1.89
Consumo de energía eléctrica al 50 % del vol. hp 2.88
Consumo de energía eléctrica al 100% del vol. hp 5.67
Presión de trabajo psi 44 - 232
Temperatura ambiente °F 38 - 110
Temperatura en la admisión °F 38 - 140
Peso lb 915
Dimensiones
L x A x H in 		32.9 x 48.4 x 78.7
Conexión del aire comprimido3 ANSI class 300
Conexión del dren de condensados¼ NPT
Suministro eléctrico460 V / 3 Ph / 60 Hz
Agente refrigeranteR-513A
Masa de agente refrigerante como equivalente en CO2 t 3.72
Posible calentamiento global — 631
Masa de agente refrigerante lb 5.73
