Separador de agua-aceite – AQUAMAT


Tratamiento inteligente del condensado – Seguro. Limpio. Modular.

Durante la generación de aire comprimido se forman cantidades importantes de condensado. Los separadores de agua-aceite adsorben el aceite, de forma que el resultado es agua que puede evacuarse por la red general.

Con el AQUAMAT i.CF, KAESER vuelve a definir el tratamiento del condensado. Estos separadores de agua-aceite, disponibles para compresores con un flujo de 400 a 3,300 cfm, pueden regularse desde ahora por medio del controlador AQUAMAT CONTROL. Este sistema se encarga de regular activamente todo el proceso y permite llevar a cabo un mantenimiento planificado y limpio.

El cambio del material filtrante se realiza de forma limpia y sin entrar en contacto con el condensado, gracias al diseño ergonómico de los cartuchos, así se protege el medio ambiente y al personal de mantenimiento. Su estructura modular permite adaptar la capacidad de separación de los modelos, también con posterioridad.

Para el tratamiento de pequeñas cantidades de condensado puede optar por los prácticos modelos KCF 25 y KCF 50.

Ventajas

  • Seguro
    AQUAMAT CONTROL asume el control activo de los procesos: Utiliza el material filtrante de manera óptima, indica la capacidad que le queda dependiendo de la carga, permite planificar el mantenimiento, se desagua apretando un botón para que el tratamiento del condensado sea correcto a largo plazo y, por supuesto, se integra a redes y está homologado por el Instituto de ingeniería de Berlín (DIBt).
  • Limpio
    El cartucho tiene capacidad para todo el aceite y cuenta con un asa ergonómica. Además, la sujeción de bayoneta del colector y una válvula antigoteo en la base del cartucho hacen que el mantenimiento sea muy rápido, al tiempo que protegen al personal de servicio y al medio ambiente de posibles contaminaciones. El peso de los cartuchos desaguados queda siempre por debajo de las 55 lb.
  • Modular
    El mismo cartucho para todos los modelos. Prácticos paquetes de equipamiento para una adaptación posterior de la capacidad.
Una visión general de la eficiencia del sistema

Los costos de inversión del AQUAMAT i.CF se amortizan rápidamente y contribuye a conseguir un balance positivo de los gastos de su instalación, ya que permite ahorrar en los costos de eliminación del condensado. Este es un aspecto muy importante para KAESER.



Detalle de los productos

Operación – Separación activa del condensado

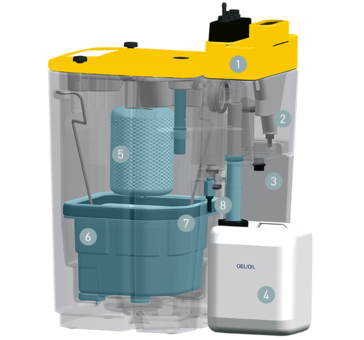

Diseño del sistema de tratamiento de condensado
  1. Cámara de alivio de presión
  2. Válvula de pistón
  3. Cámara de medición
  4. AQUAMAT CONTROL
  5. Distribuidor (tuberías)
  6. Cartuchos
  7. Colector para agua de salida
  8. Canal ascendente
  9. Salida de agua de descarga

El condensado con aceite entra en la cámara de alivio de presión (1) del AQUAMAT i.CF, en donde se expande a presión atmosférica, luego pasa a través de la válvula de pistón (2) a la cámara de medición (3).

El controlador AQUAMAT CONTROL (4) supervisa continuamente su nivel de llenado. Una vez que se alcanza el nivel máximo, la válvula de pistón (2) se cierra para interrumpir la entrada de condensado. El volumen de condensado puede someterse a presión.

El controlador AQUAMAT CONTROL (4) empuja el condensado con suaves golpes de presión a través del distribuidor (5) hacia los cartuchos (6). El material filtrante sin carbón activado de los cartuchos retiene el aceite contenido en el condensado.

El agua tratada desciende hasta el colector (7), en la base del cartucho, y desde allí llega a la salida (9) del separador de agua-aceite por medio de un canal ascendente (8).

Cuando el AQUAMAT CONTROL detecta que se ha alcanzado el nivel mínimo en la cámara de medición, las pulsaciones se detiene, la válvula de pistón se abre y da de nuevo vía libre a la entrada de condensado.

En caso de avería (por ejemplo, un corte de suministro eléctrico), el AQUAMAT i.CF funciona como un separador convencional por gravedad.

Seguro – AQUAMAT CONTROL

El corazón de la separación activa

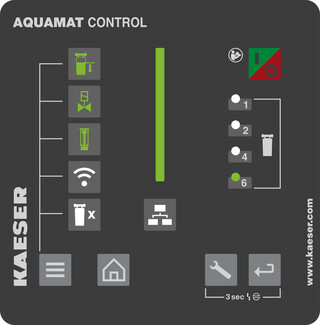

El AQUAMAT CONTROL es el controlador del separador de agua-aceite.

Control ininterrumpido de los procesos

El AQUAMAT CONTROL supervisa el nivel de condensado, garantizando un flujo regulado y sin incidencias. El controlador registra los parámetros del proceso y avisa de posibles averías.

Duración restante de los cartuchos

Basándose en los datos de los sensores y los de procesos, el AQUAMAT CONTROL calcula el tiempo de uso que les queda a los cartuchos dependiendo de la carga. De esta manera es más sencillo planificar el mantenimiento.

Drenaje automático

Pulsando un botón, el AQUAMAT CONTROL desagua los cartuchos y mantiene su peso por debajo de 55 lb para que su cambio sea más limpio y ergonómico, además, se ahorra en costos de eliminación.

Conexión de red

El AQUAMAT CONTROL facilita los datos de procesos y los avisos por medio de Modbus TCP (Ethernet). De este modo, es posible que controladores maestros, como el SIGMA AIR MANAGER 4.0, regulen los procesos.

WLAN local

Además, el controlador AQUAMAT CONTROL indica en todo momento la capacidad que les queda a los cartuchos, lo cual mejora la transparencia y la facilidad de planificación del mantenimiento.

Limpieza en todos los sentidos

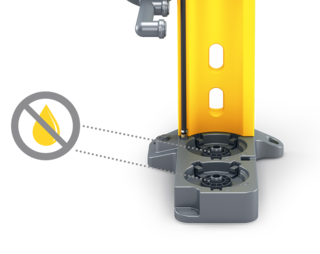

El suministro incluye un tapón que mejora la seguridad.

Todo el aceite queda retenido

Las grandes dimensiones del material filtrante y su aprovechamiento óptimo permiten que todo el aceite quede retenido en el interior del cartucho. De este modo, se evitan con seguridad problemas al personal de mantenimiento por contacto con el aceite y la contaminación del medio ambiente.

Desagüe apretando un botón

Gracias a la separación activa, los cartuchos se desaguan con suaves golpes de presión. No es necesario dejar escurrir el material filtrante al cambiarlo, lo cual hace esta tarea más fácil y limpia. El desagüe controlado hace que los cartuchos saturados pesen menos de 55 lb.

La válvula del cartucho impide que el líquido salga.

Bayoneta y válvula antigoteo

El cambio de cartucho es sencillo y limpio gracias al práctico cierre de bayoneta. La válvula del cartucho impide que el líquido salga. Los tapones suministrados suponen una seguridad añadida para evitar la salida del líquido.

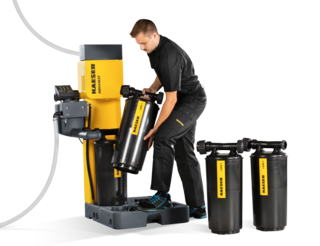

Asa ergonómica

El tubo de entrada del cartucho sirve como asa cómoda y estable. El transporte y el montaje del cartucho son muy ergonómicos. El cartucho se extrae del cierre de bayoneta girándolo 45° por su asa ergonómica y tirando hacia arriba. Pesa en total 55 lb como máximo.

Modular – Los AQUAMAT i.CF son fácilmente expandibles
Prácticos paquetes de equipamiento para una adaptación posterior de la capacidad.

Los separadores de agua-aceite convencionales están diseñados para una cantidad de condensado concreta. Si esa capacidad se ve superada, por ejemplo por un aumento de la demanda de aire comprimido, es necesario instalar un separador adicional. Gracias a su diseño modular, el AQUAMAT i.CF se adapta con facilidad y puede amoldarse tanto para aumentar como para reducir su capacidad utilizando prácticos paquetes de actualización.

Sustentable – Controlador para proteger el medio ambiente
El controlador AQUAMAT CONTROL permite proteger el medio ambiente.

Si no se supervisa el buen funcionamiento de un separador de agua-aceite o su mantenimiento es insuficiente, es posible que contamine el medio con condensado y agua residual con aceite.

Los inteligentes separadores de agua-aceite con AQUAMAT CONTROL brinda una contribución activa a la protección del medio ambiente:

  • El diseño de sus cartuchos con desagüe automático y válvula antigoteo en la parte inferior permite retener con seguridad todo el aceite.
  • El proceso activo de separación evita que el condensado se atasque o rebose.
  • Además, el controlador AQUAMAT CONTROL indica en todo momento la capacidad que les queda a los cartuchos, lo cual mejora la transparencia y la facilidad de planificación del mantenimiento.
